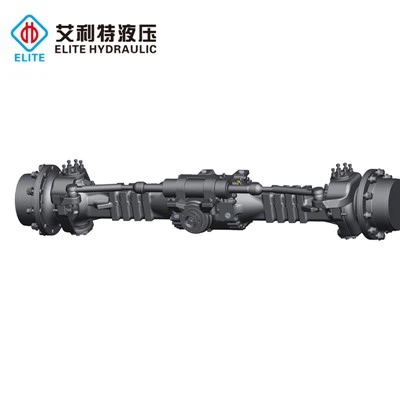

Planetenlenkachse für 4-4.5T Teleskoplader

Antriebsachse mit Planetenlenkung für 4-4.5T Teleskoplader (HWA9121/HWA9082)

Max. Ausgangsdrehmoment (kN.m)

53/34

Gesamtverhältnis(i)

26.25/23.25

Dynamische Belastung (kN)

120/80

Statische Belastung (kN)

240/160

Betriebsbremsmoment (kN.m)

6100/3800

Betriebsbremsdruck (bar)

80

Drehmoment der Feststellbremse (Nm)

Vorderachse 56600

Parklösedruck (bar)

Vorderachse SAHR:21-35

Differential

Vorne: LSD/Hinten: STD

Gesamtbreite B (mm)

2436/2336

Flansch zu Flansch (mm)

2180/2050

Achsschenkelbolzenabstand (mm)

1830/1700

Max. Innerer Lenkwinkel (Grad)

45

Max. Externer Lenkwinkel (Grad)

31.6/29.6

Radführungsdurchmesser (mm)

φ280.8 (-0.5,0)

Rad-Bout-Durchmesser

10×M22×1.5 φ335

Netto-Frontgewicht

833/780

Netto-Realgewicht

596/569
